So planst du den Rauchrohrabgang deines neuen Ofens

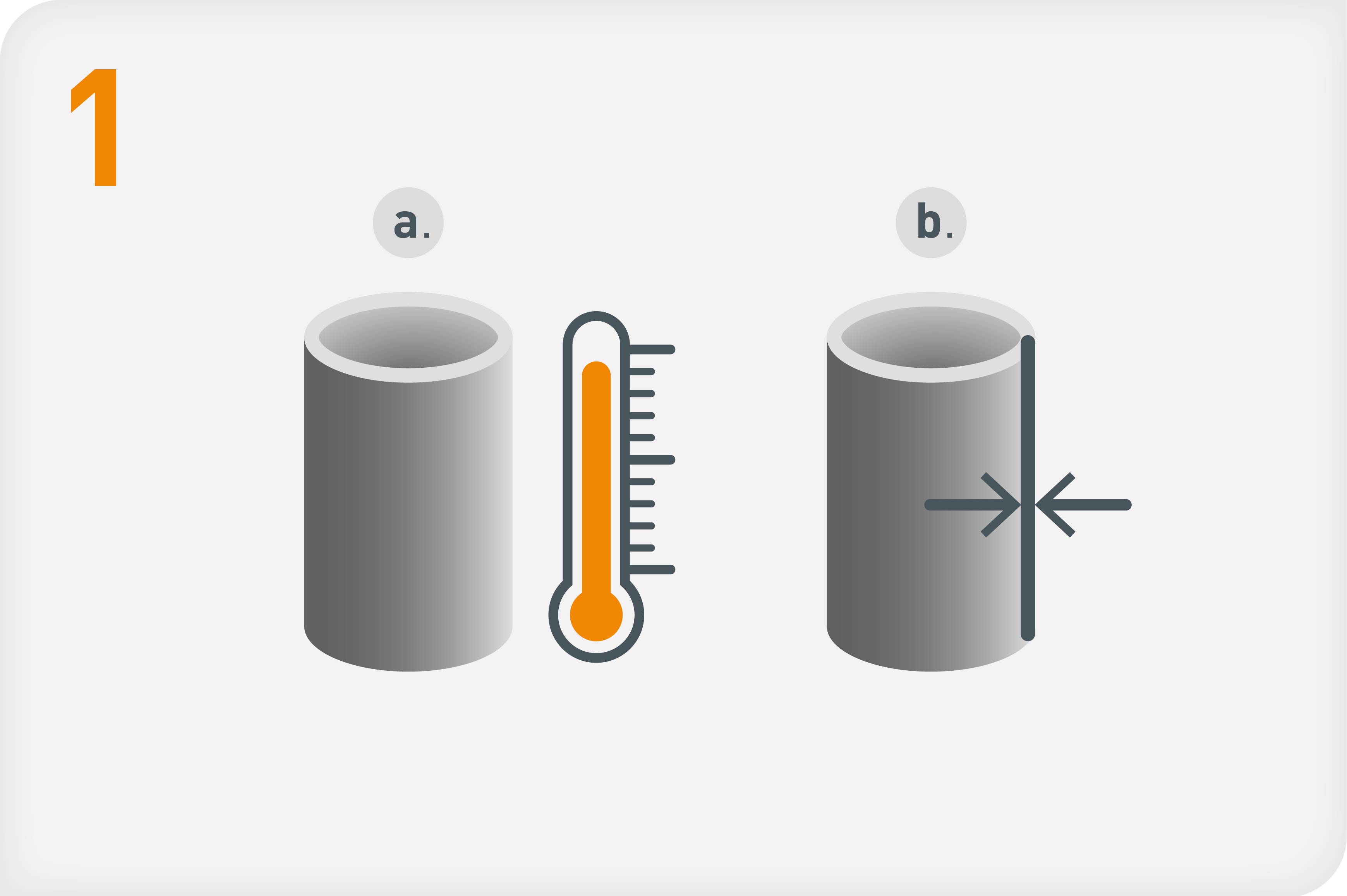

Schritt 1: Rohre auswählen

Wähle je nach Ofentyp die passenden Rauchrohre aus.

1. Bei Holzöfen liegt der Fokus auf der hohen Temperaturbeständigkeit der Rauchrohre. Es empfehlen sich Stahlrohre, ggf. mit einer besonderen Beschichtung.
2. Pelletöfen können sowohl mit dünnwandigeren Rauchrohren aus Edelstahl als auch mit emaillierten Pelletrohren an den Schornstein angeschlossen werden.

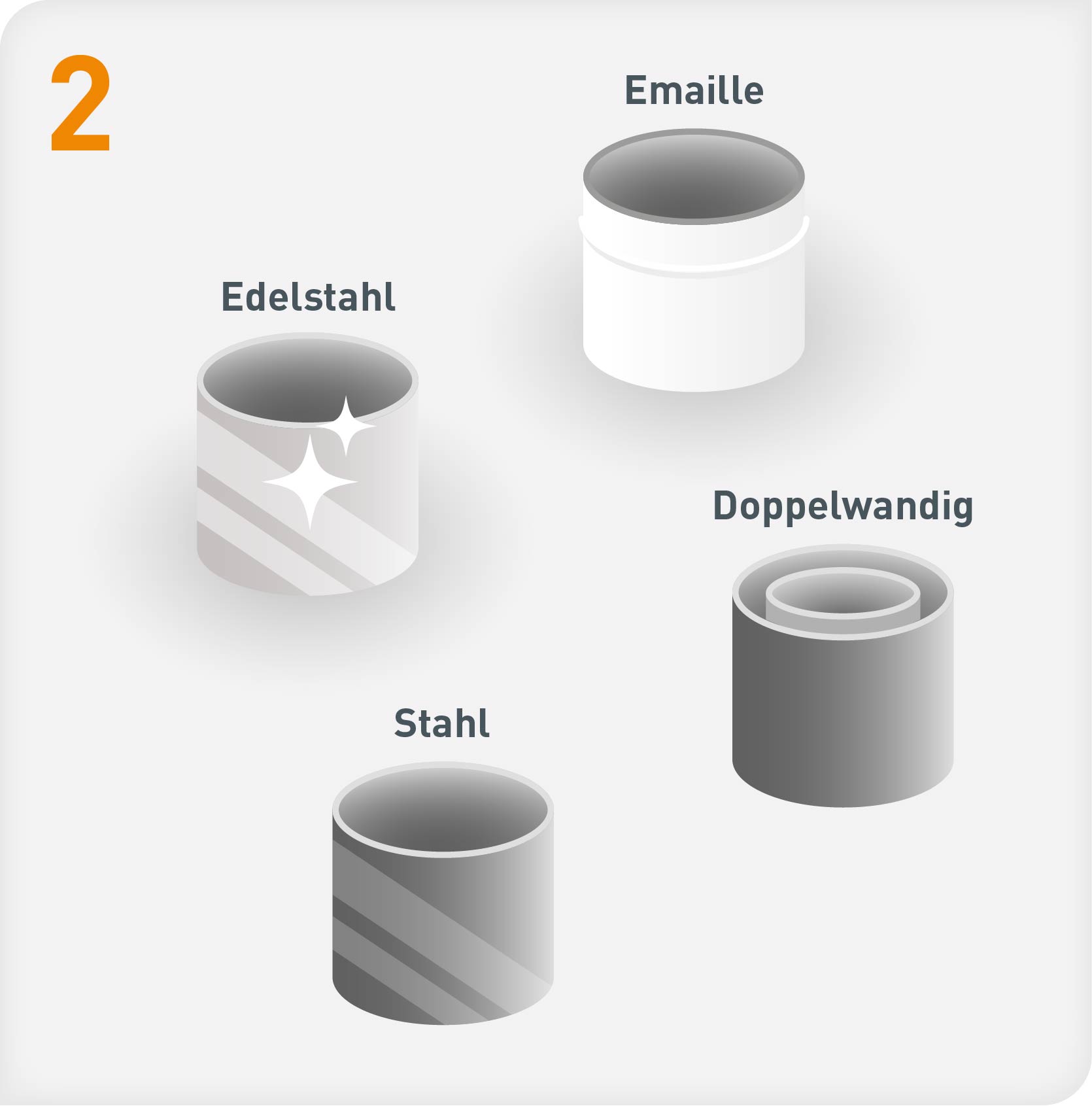

Schritt 2: Passendes Material aussuchen

Es stehen Rauchrohre in verschiedenen Ausführungen zur Auswahl:

• Edelstahl: Langlebiges, rostfreies Material. Edelstahl-Rauchrohre verleihen deinen Innenräumen durch ihre glänzende Optik einen dezenten Industrie-Chic.
• Stahl: Robustes Material für hohe Temperaturen. Stahl-Ofenrohre sind mit schwarzer oder gussgrauer Lackierung erhältlich und fügen sich unauffällig in deine Raumgestaltung ein.

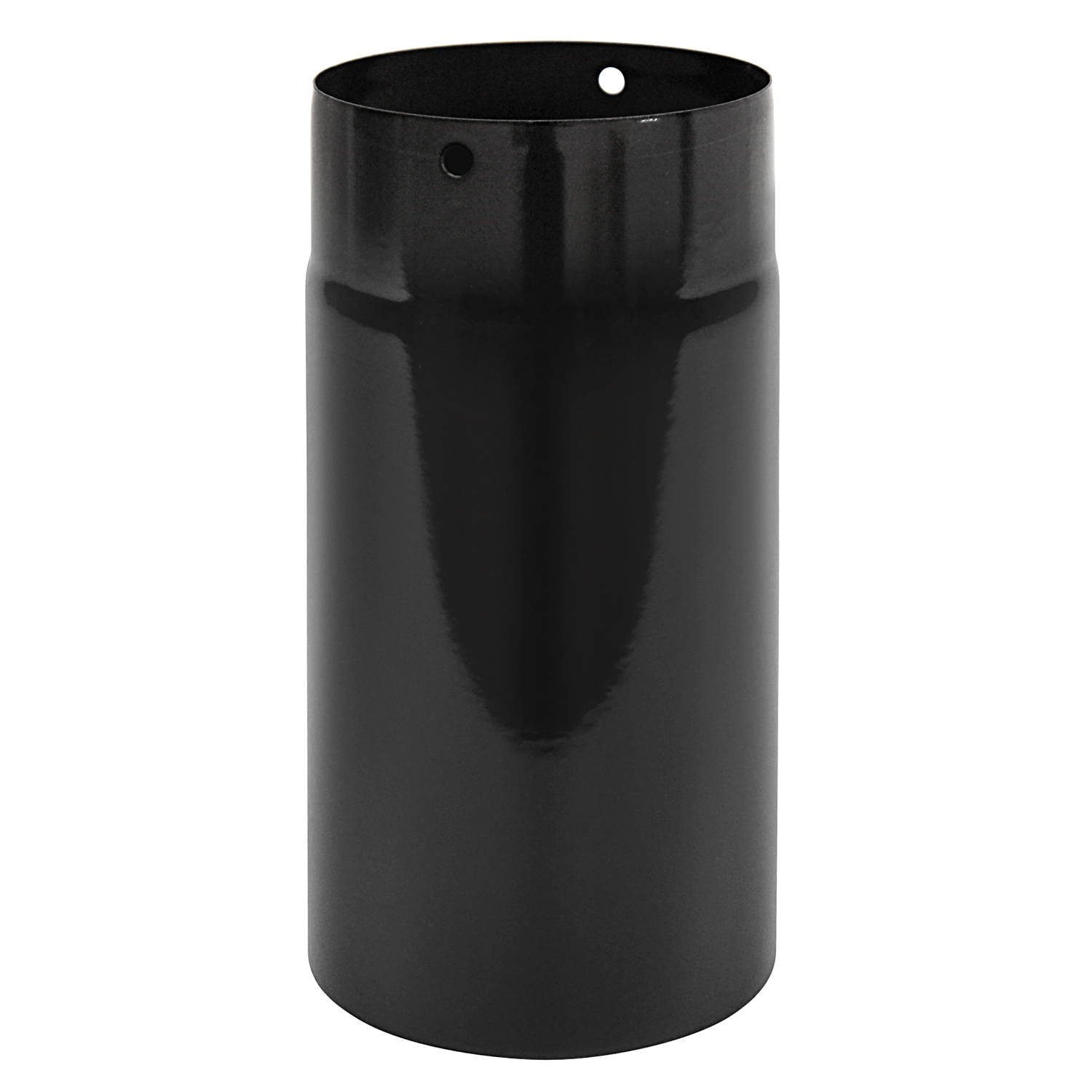

• Emaille: Pflegeleicht und kratzfest, zudem dekorativ für sichtbare Bereiche: Emaillierte Rauchrohre überzeugen durch ihre hochwertige Beschaffenheit. Sie sind in verschiedenen Farben verfügbar und werden schnell zum Blickfang ihrer Umgebung.

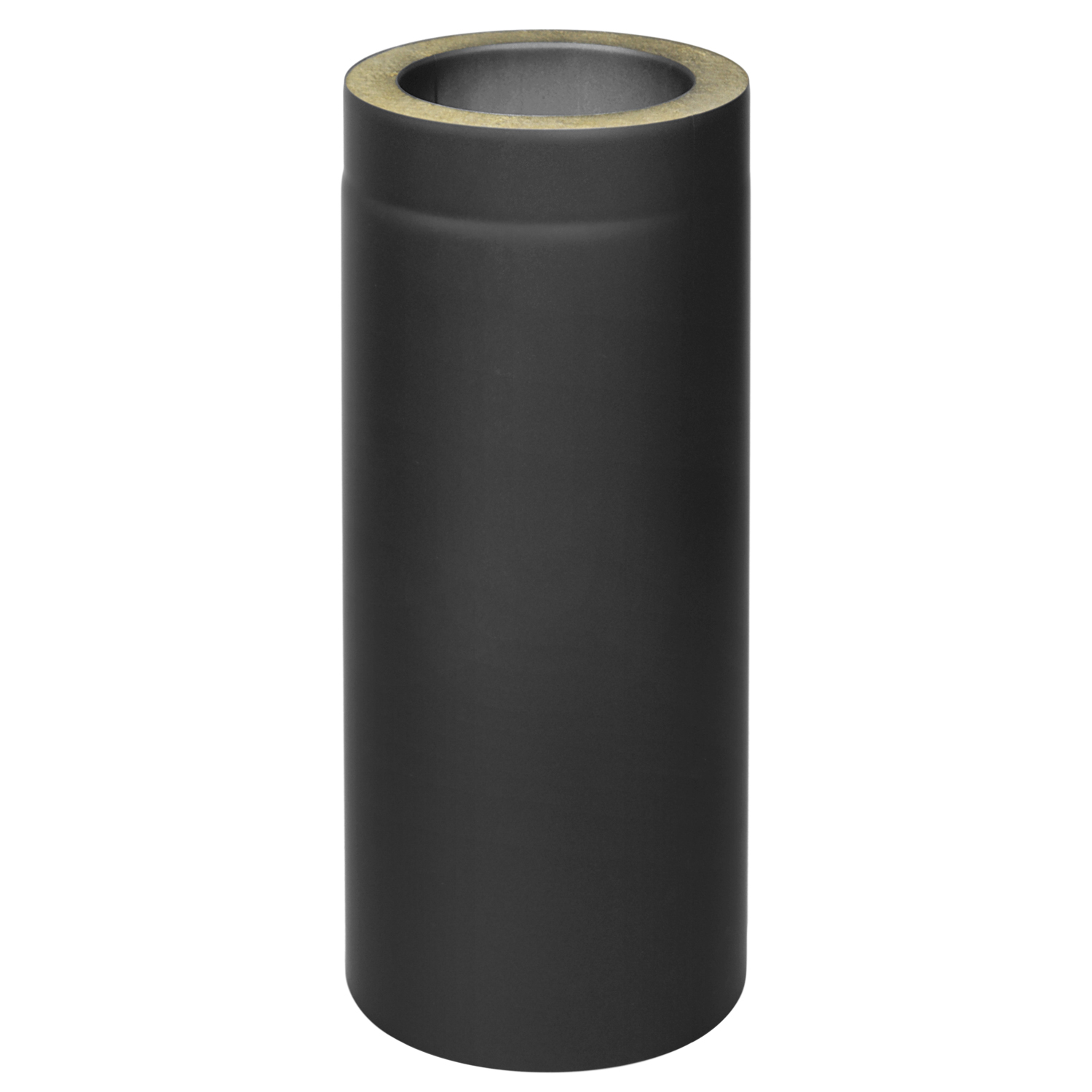

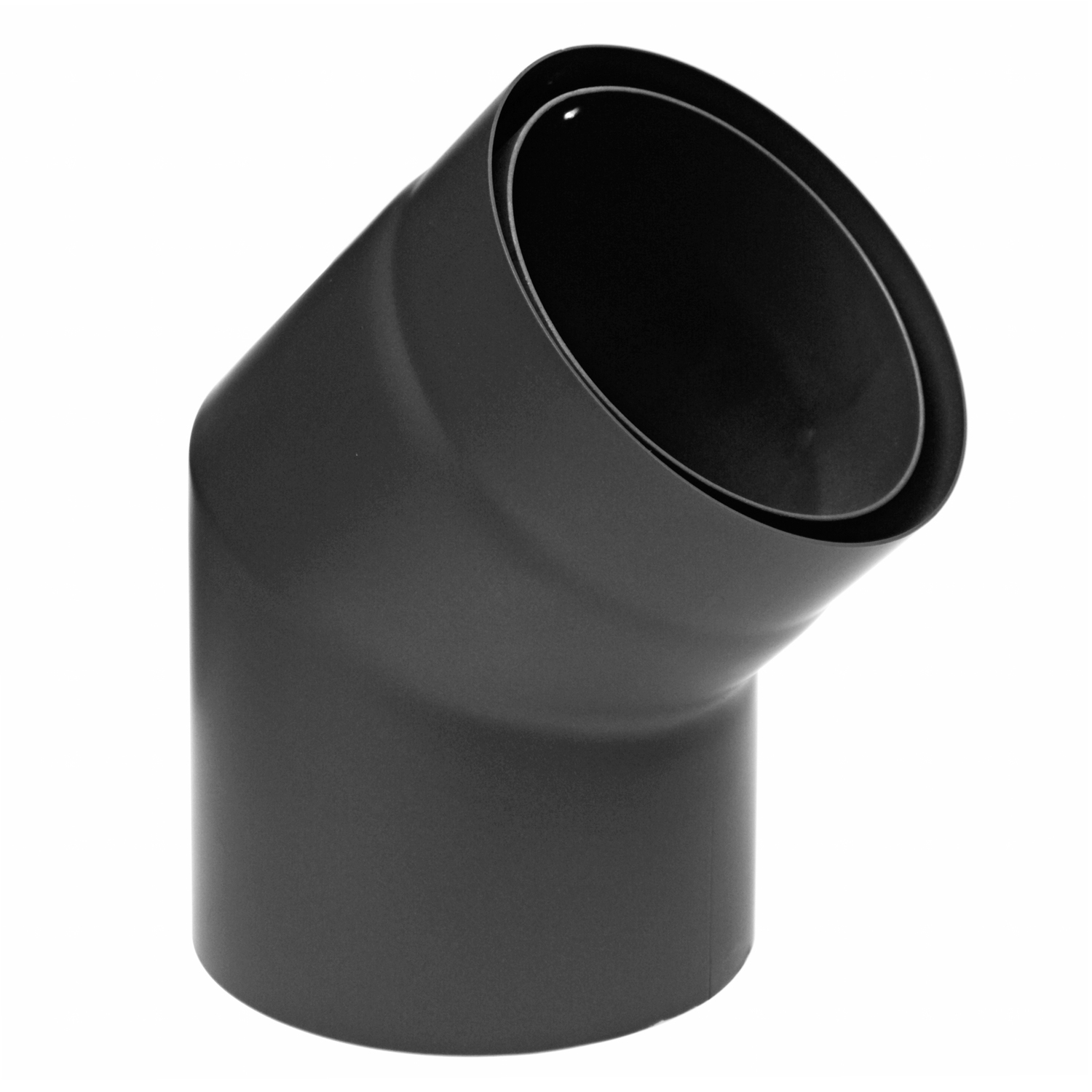

• Doppelwandig: Besonders gut isoliert für hohen Brandschutz und herausfordernde Temperaturbedingungen – doppelwandige Rauchrohre erfordern einen geringeren Sicherheitsabstand zu brennbaren Materialien und vermeiden Kondensatbildung, auch wenn die Abgasführung durch mehrere Räume mit wechselnden Temperaturen verläuft.

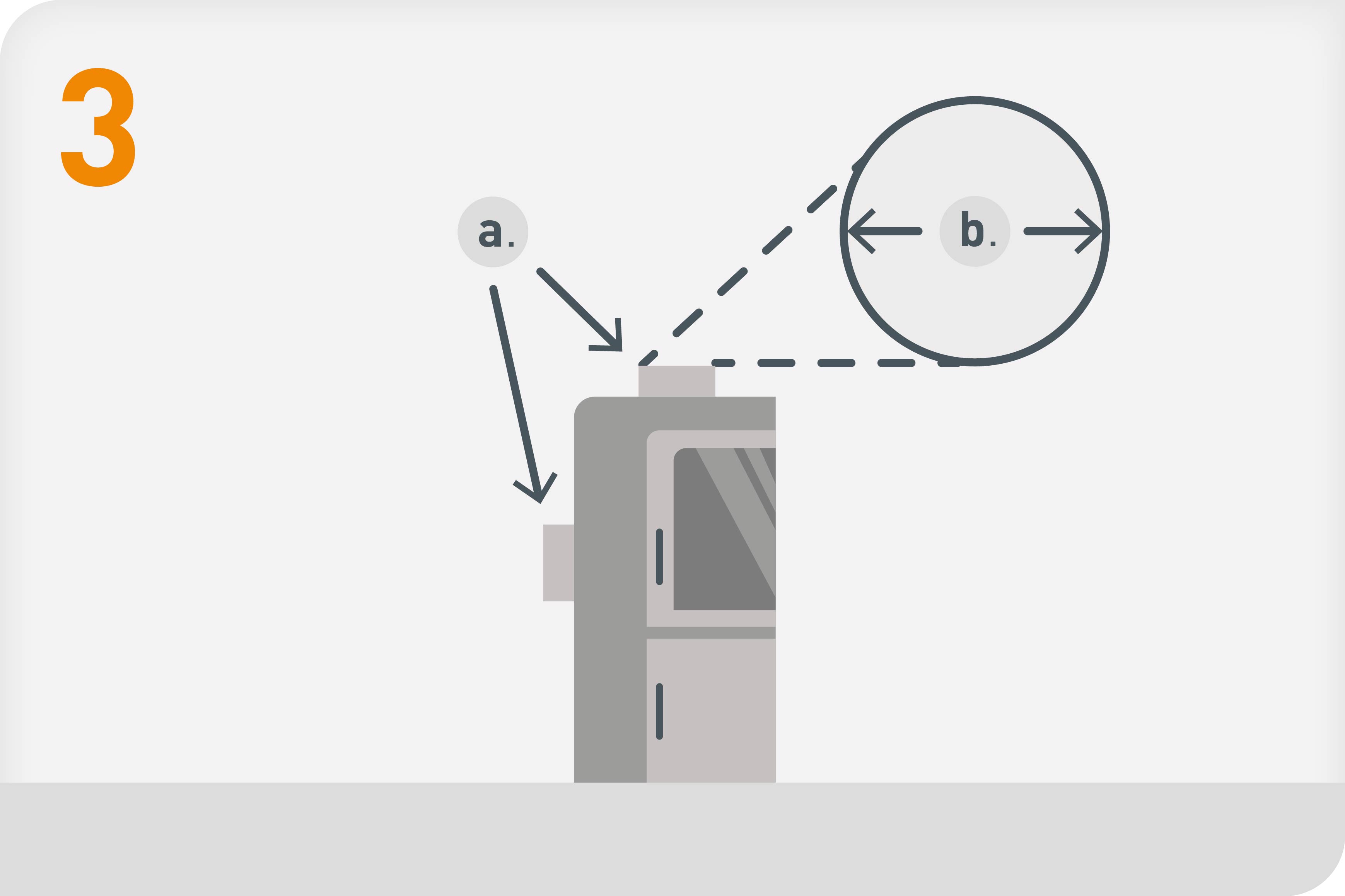

Schritt 3: Positionieren

1. Wird der Ofen nach oben oder nach hinten angeschlossen?
2. Welchen Durchmesser hat der Rauchrohranschluss?

In unserem Shop findest du Rauchrohre mit folgenden Durchmessern: 120 mm, 130 mm, 150 mm, 160 mm, 180 mm, 200 mm und 250 mm. Welchen Durchmesser der Rauchrohranschluss deines Kaminofens oder Pelletofens mitbringt, kannst du seinen technischen Daten entnehmen.

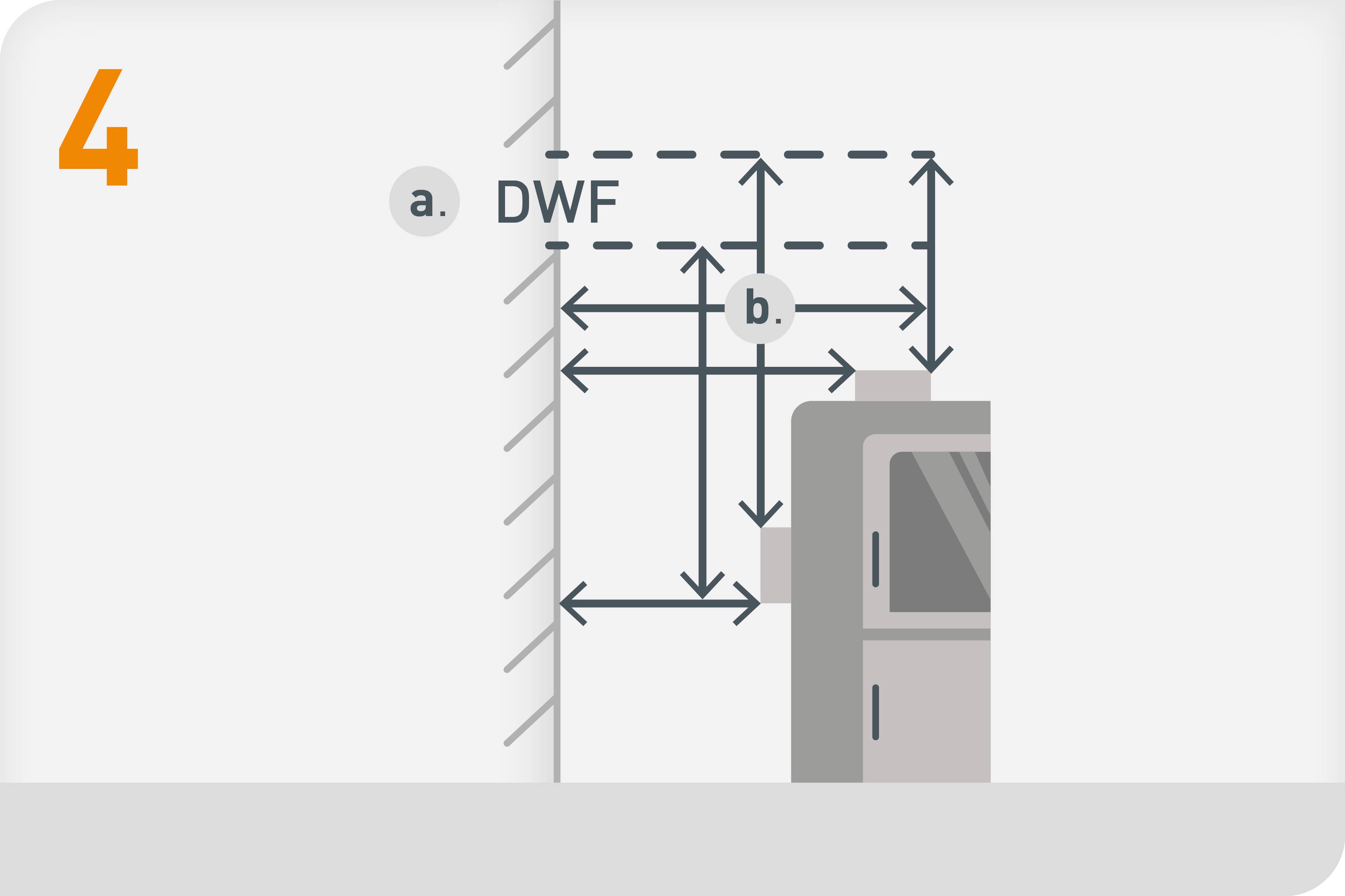

Schritt 4: Ausmessen

1. Wenn noch kein Schornsteinanschluss vorhanden ist, ggf. Doppelwandfutter (DWF) mit geeignetem Mörtel einsetzen.
2. Höhenunterschied und Abstand zwischen Ofenanschluss und Schornsteinanschluss ermitteln. So erhältst du eine Gesamtlänge, welche dein Rauchgasabgang haben muss.

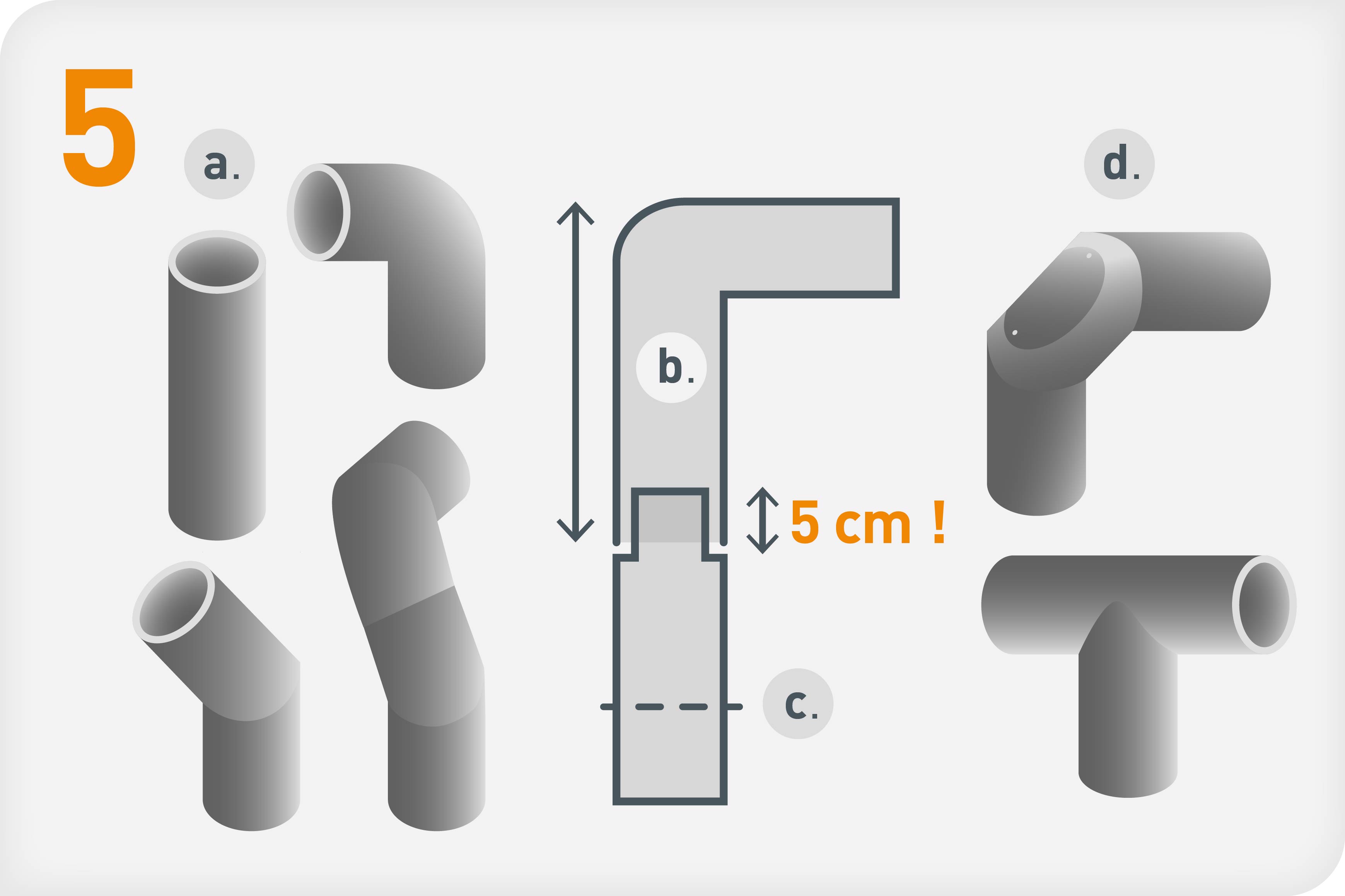

Schritt 5: Rauchrohre kaufen

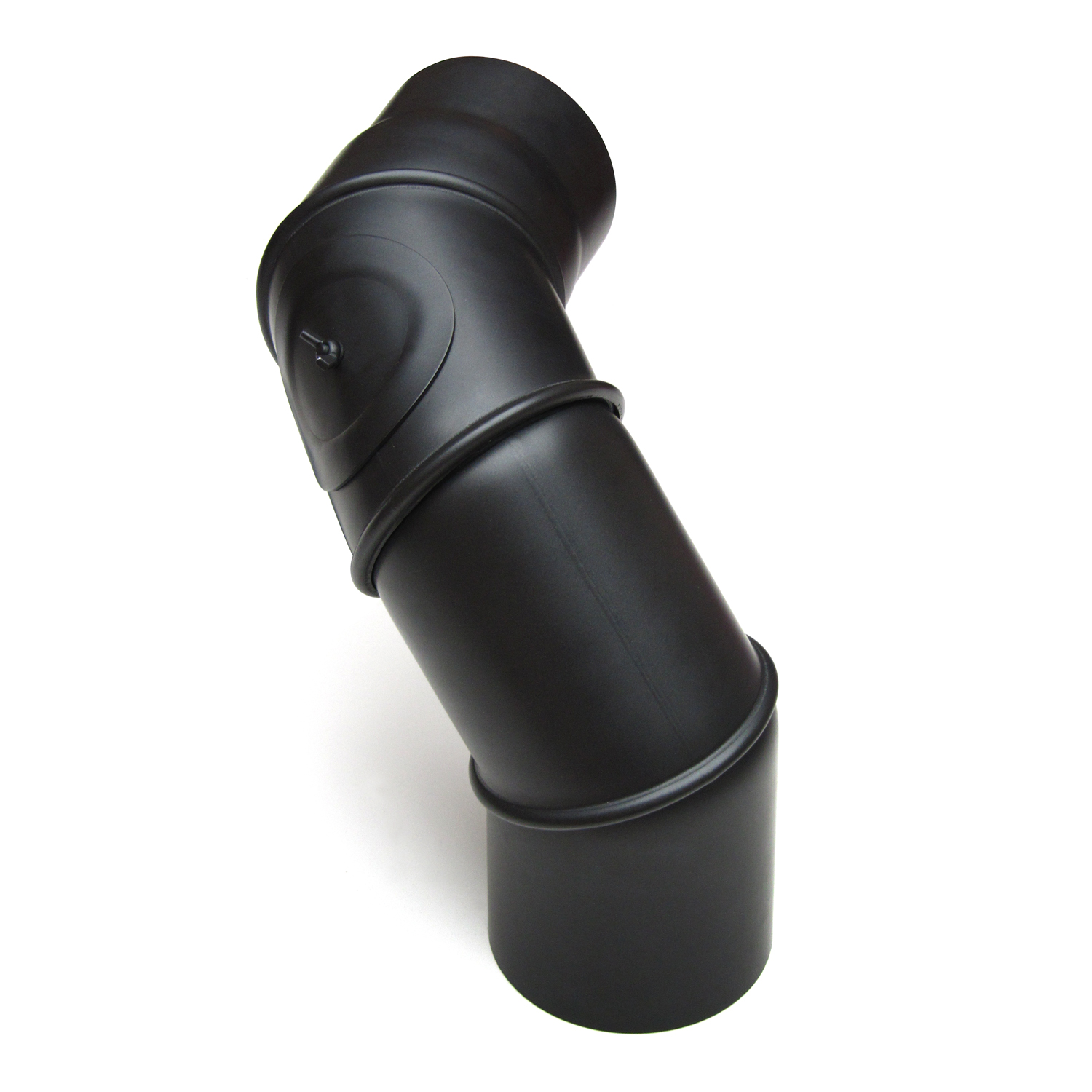

1. Ermitteln, welche Rohrformen benötigt werden: Längenelemente, Bögen, verstellbare Bögen? Bei Versatz kannst du einen Multibogen verwenden.
2. Die benötigten Längen und Winkel berechnen (30°, 45°, 90°). Bei Längenelementen solltest du immer die nächstgrößere Länge wählen.
3. Bei Bedarf die Rohre mit einem Trennschleifer oder anderen geeigneten Werkzeugen kürzen.

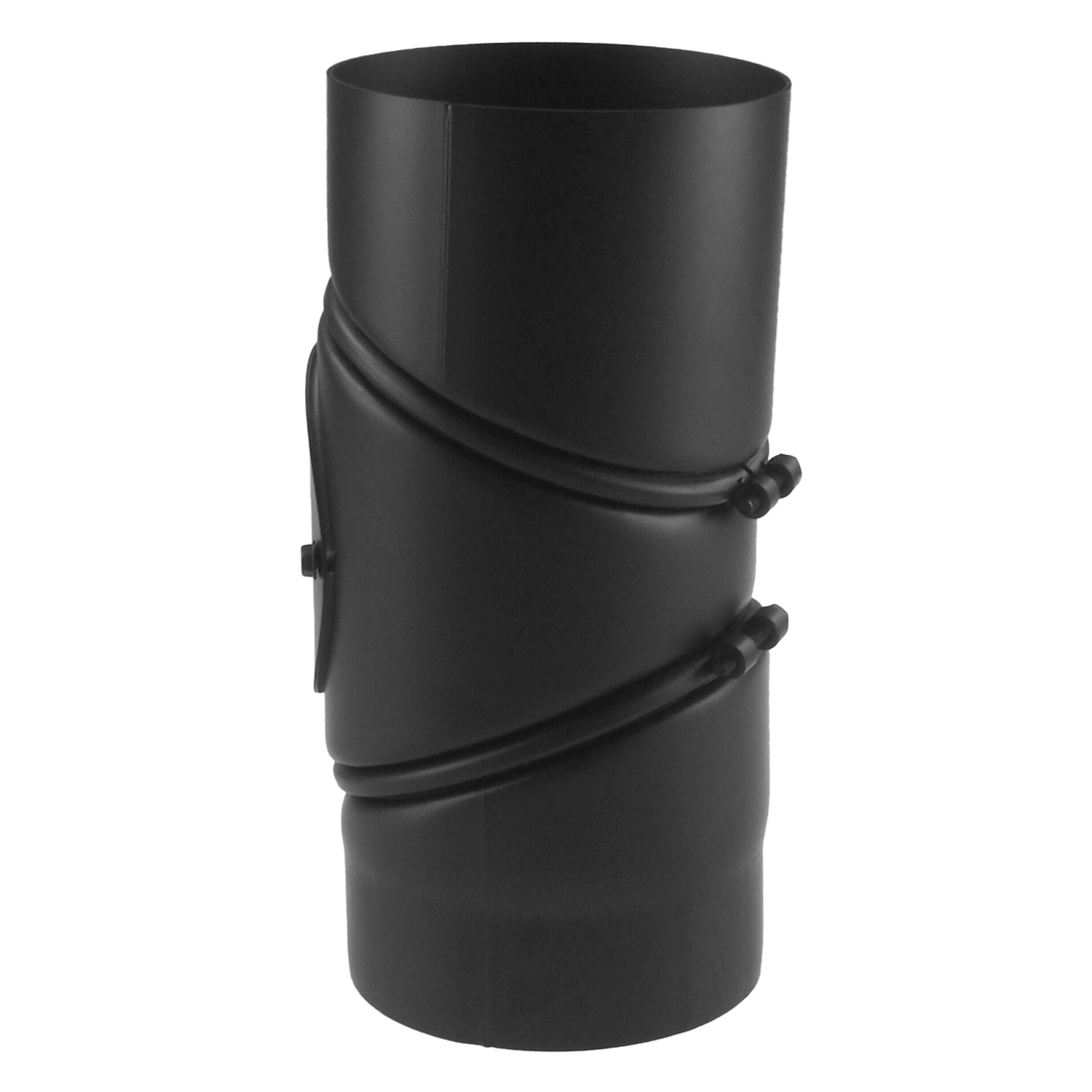

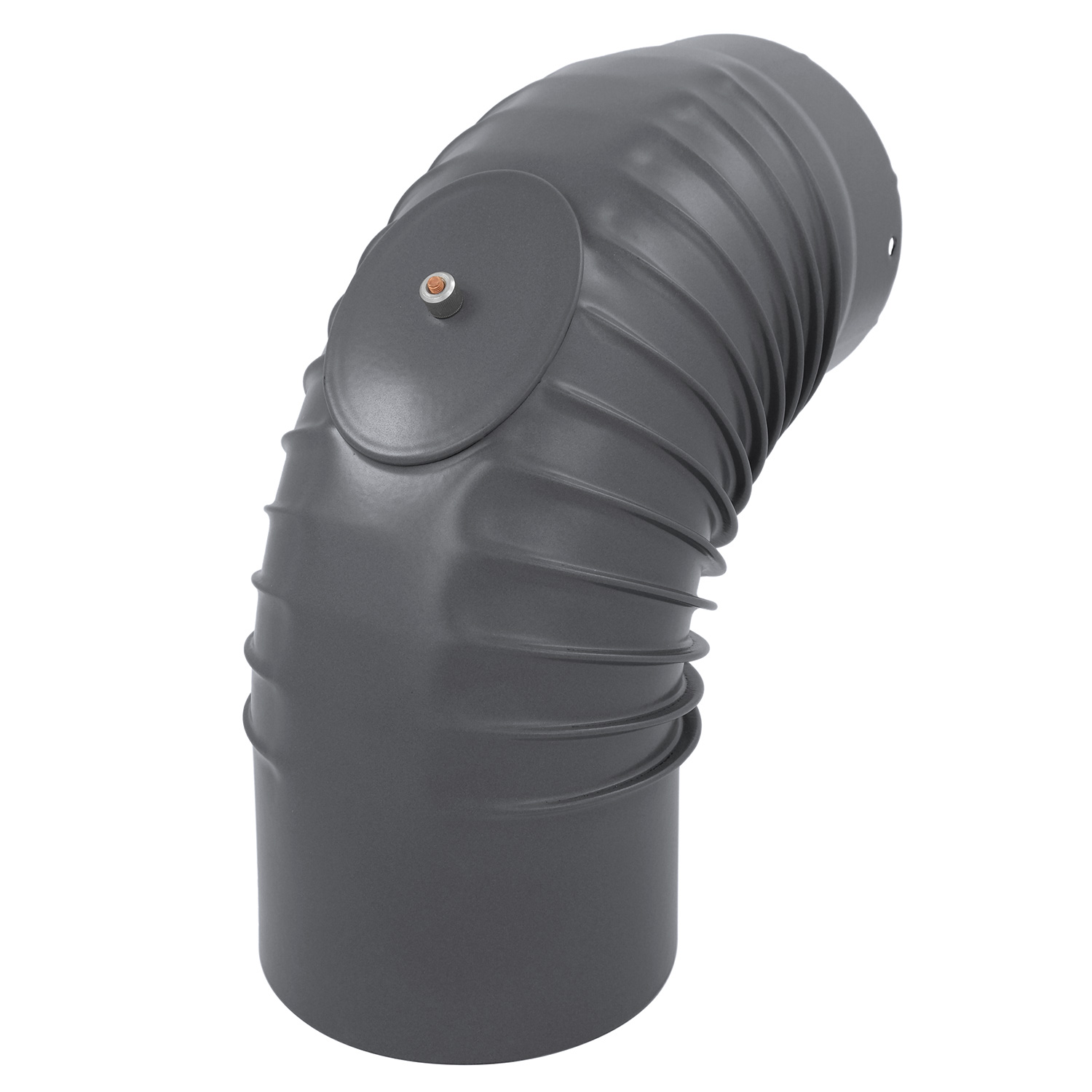

4. Vergiss nicht, ein Rauchrohr mit Revisionsöffnung zur Reinigung und Inspektion einzuplanen (bei Pelletöfen: T-Stück).

Bitte beachte: Die Rohre werden 5 cm ineinander gesteckt. Eine hohe Anzahl an Bögen ist zu vermeiden – prüfe hierzu die Vorgaben in der Bedienungsanleitung deines Ofens.

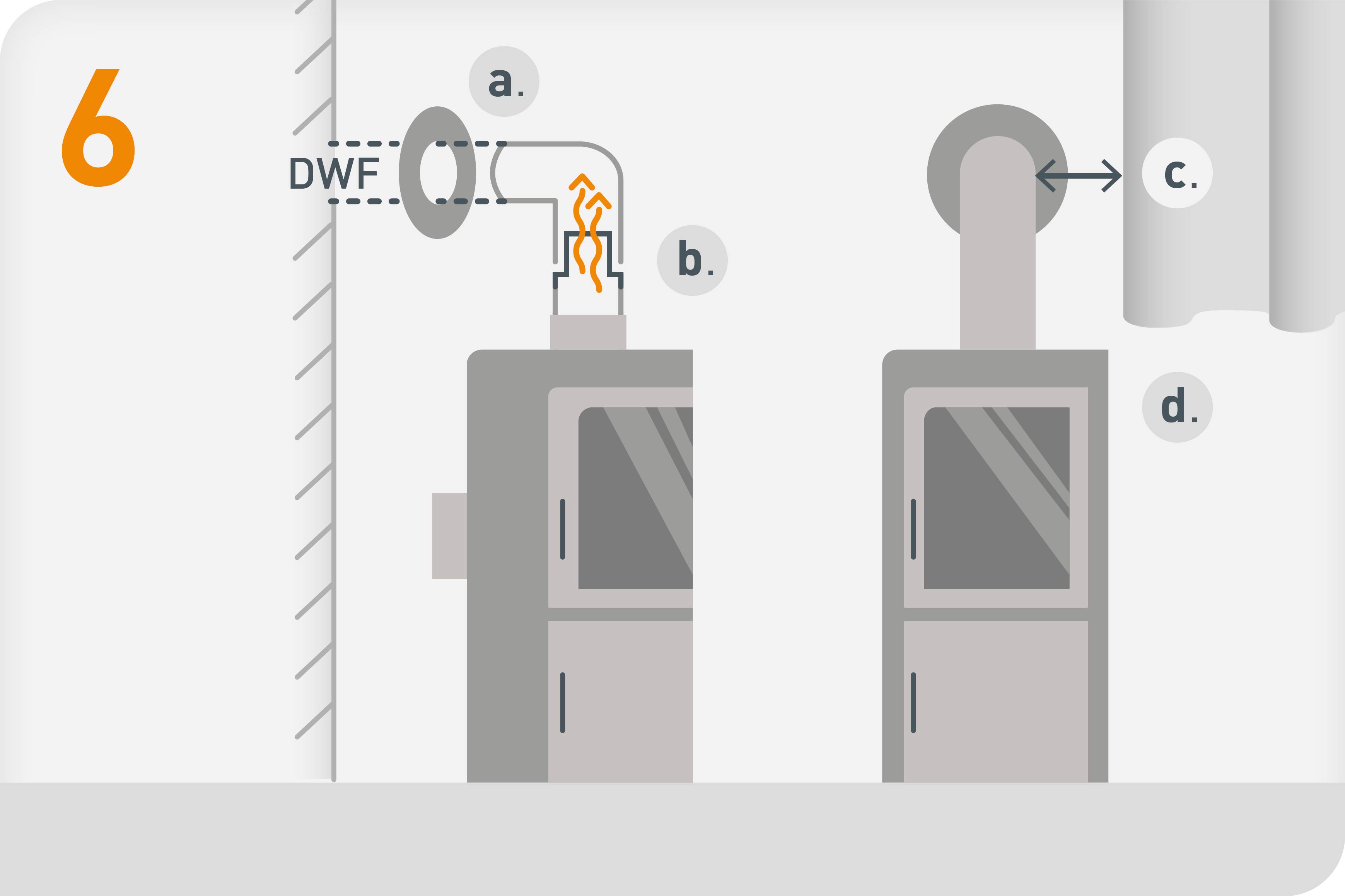

Schritt 6: Anschließen

1. Schiebe vor dem Einstecken in den Schornsteinanschluss eine Wandrosette über das Rauchrohr.
2. Beachte die Rauchflussrichtung: Die Verjüngung zeigt Richtung Schornstein.
3. Entnimm die erforderlichen Mindestabstände zu brennbaren Materialien und Wänden der Bedienungsanleitung deines Ofens.
4. Prüfe die Rauchgasleitung auf Stabilität und einen festen Sitz aller Rohre.

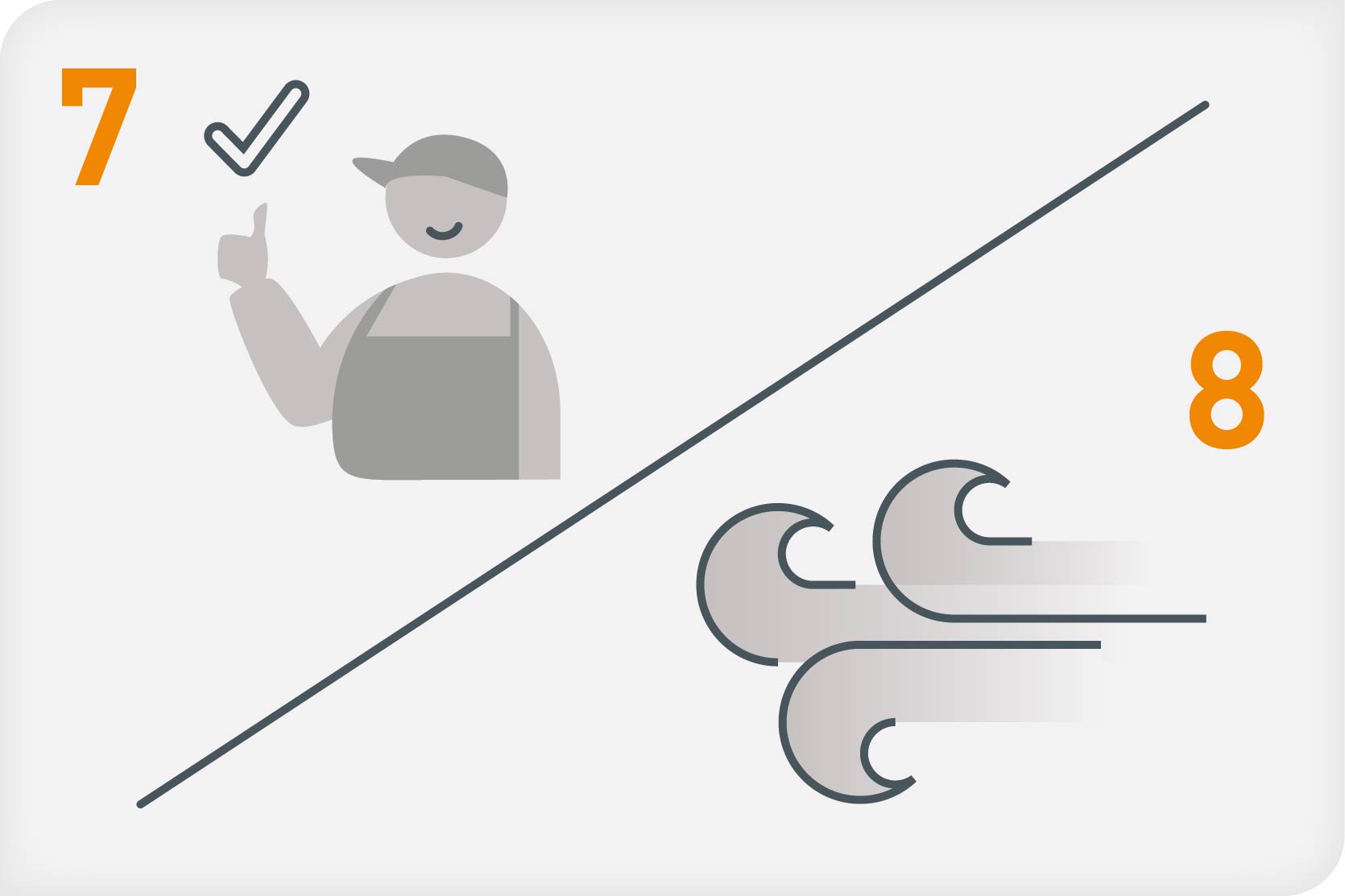

Schritt 7: Abnahme durch den Schornsteinfeger

Lass den fertig angeschlossenen Kaminofen von deinem Bezirksschornsteinfegermeister überprüfen. Einen Kontakt zum für deinen Bezirk zuständigen Schornsteinfeger erhältst du beim Bundesverband des Schornsteinfegerhandwerks.

Schritt 8: Gut lüften bei der Erstinbetriebnahme

Wenn du einen neuen Ofen zum ersten Mal benutzt, kann es zu einer produktionsbedingten Geruchsentwicklung durch die Verkleidung des Ofens kommen. Achte daher während der ersten Anfeuerungen auf eine gute Durchlüftung des Aufstellraums.
